Ces photos ont été prises pendant la construction de mon Fireball Little Wing. N'hésitez pas à me contacter si vous souhaitez des renseignements. Frédéric Le Bas.
Un article détaillant cette construction est disponible ici.
01 Collage du puits. Noter le double fond solidaire des joues du puits.
04 Le puits collé avec le double fond et le banc.

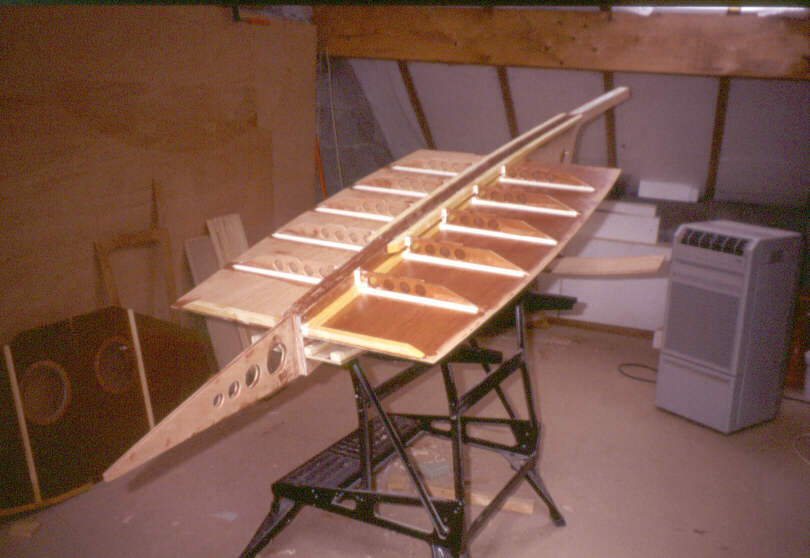

05 Dessous du puits. Renforts du double fond.
16 Présentation des cloisons et panneaux de caisson.
21 Présentation du longeron AV et des renforts AV.
27 Détail renforts tableau AR et assemblage longeron AR.

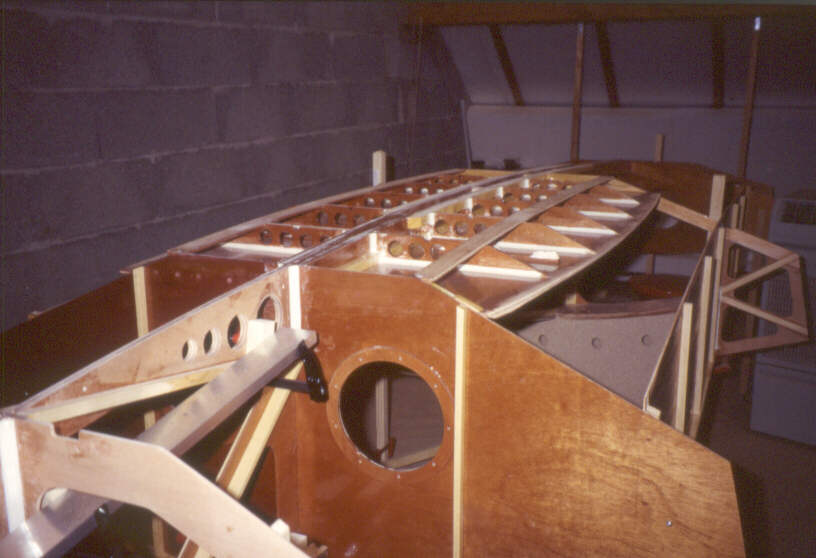

28 31 Double fond et détail longeron AV avant pose du panneau de fond.

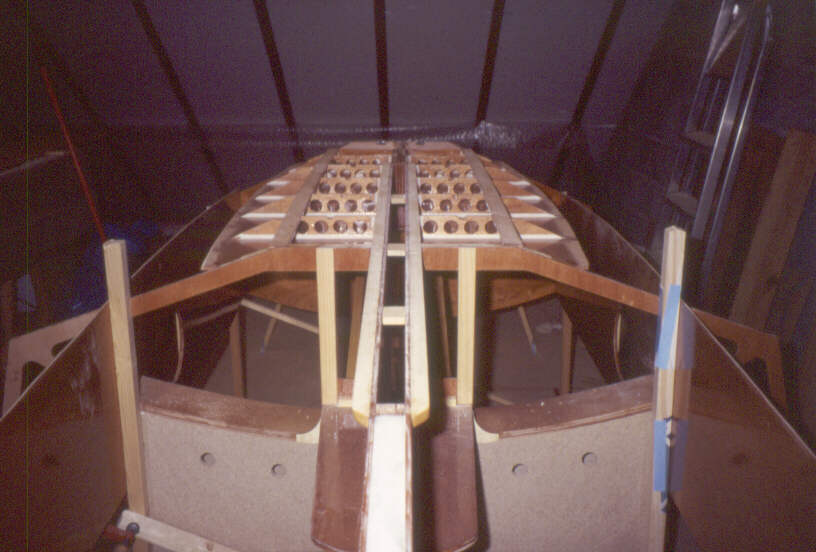

29 Puits et double fond, avant pose pose du panneau de fond.
32 Présentation du panneau de coté.

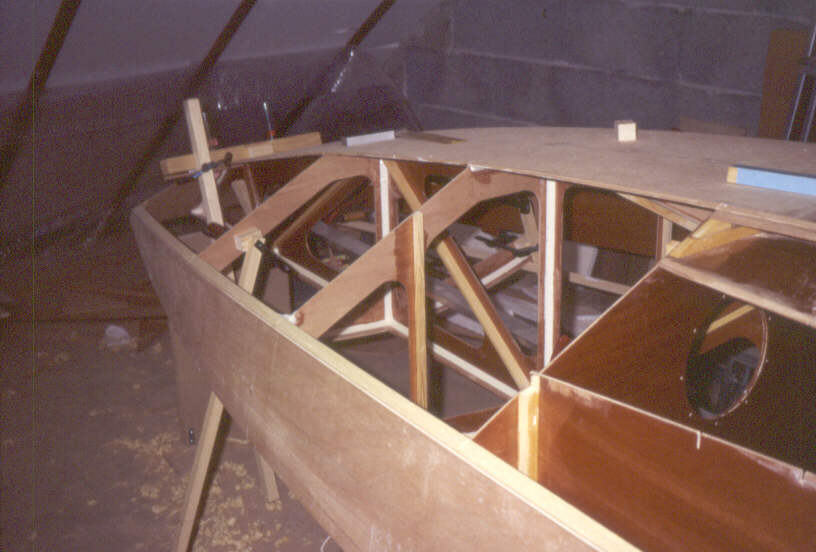

35 Caisson avant après pose du panneau de coté.

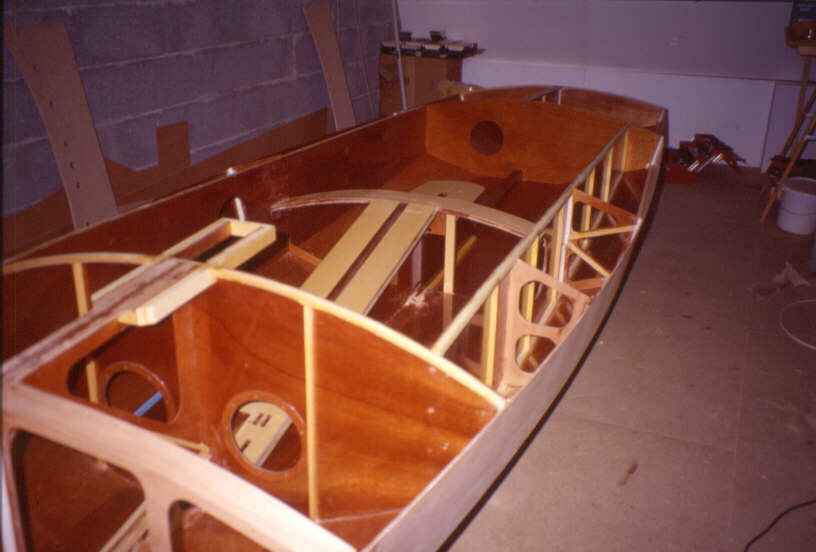

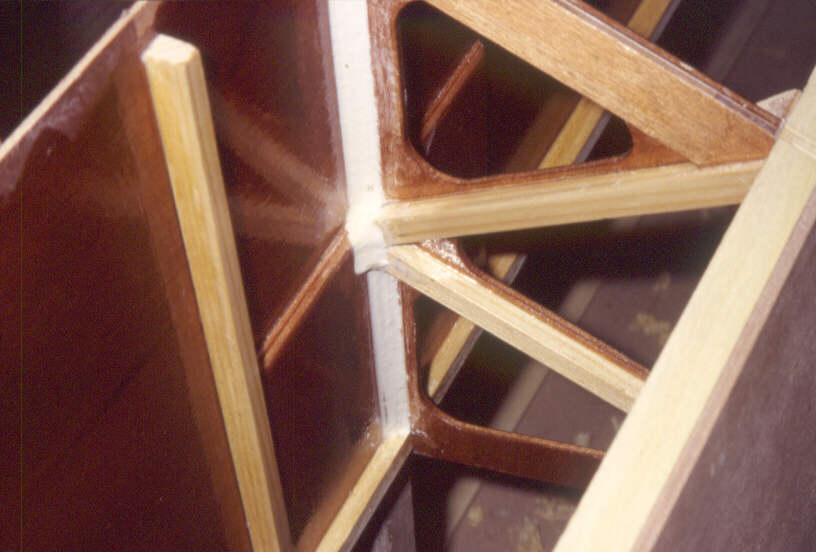

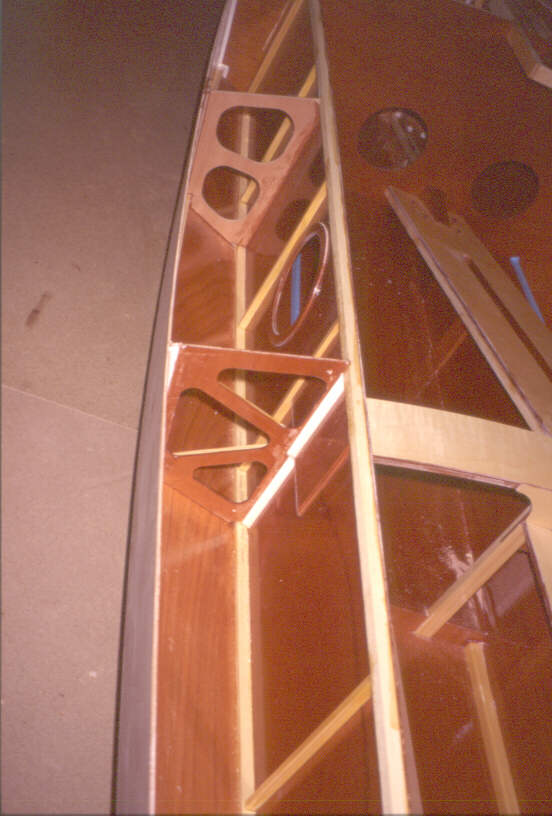

36 48 Renfort de banc de puits de dérive et accastillage spi.

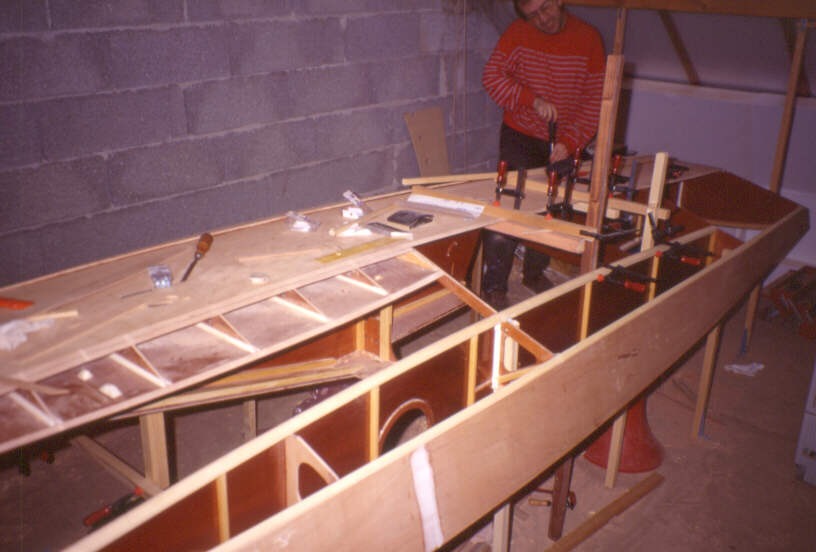

39 Pose du premier panneau de bouchain. Noter les renforts évitant le vrillage du panneau de fond.

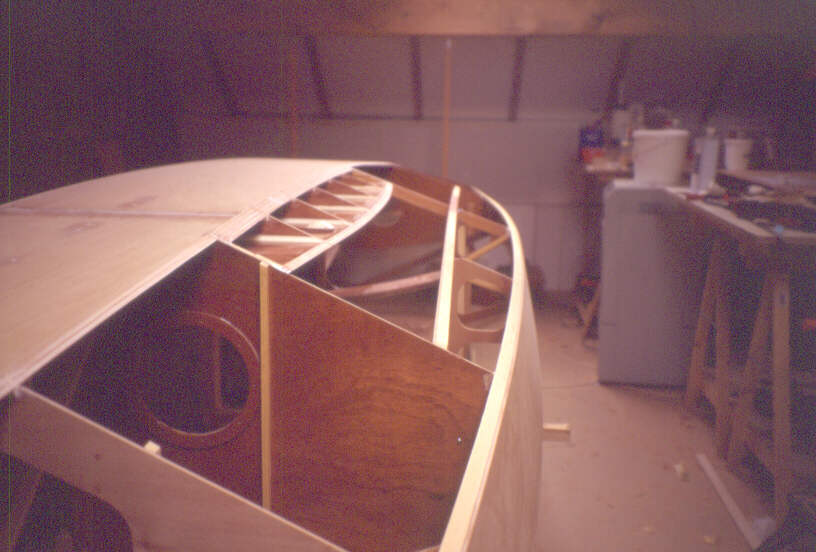

41 Avant la pose du deuxième panneau de bouchain.
45 46 47 Juste après le retournement.

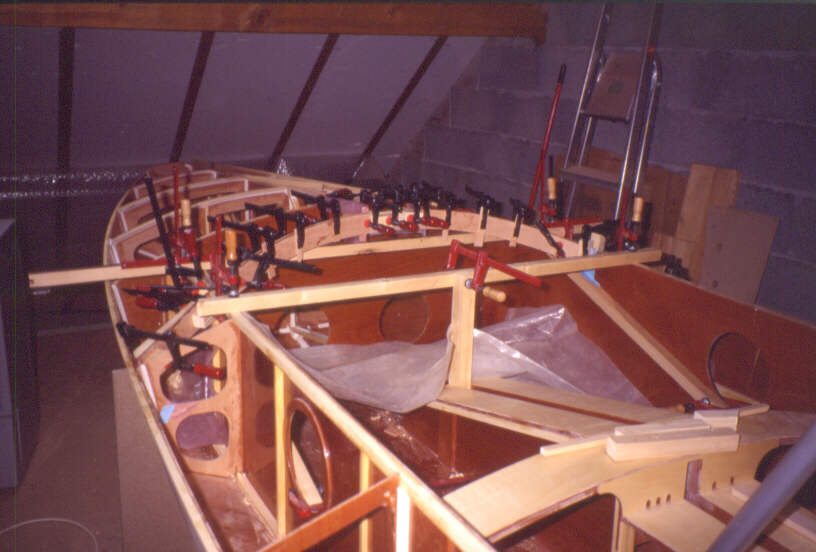

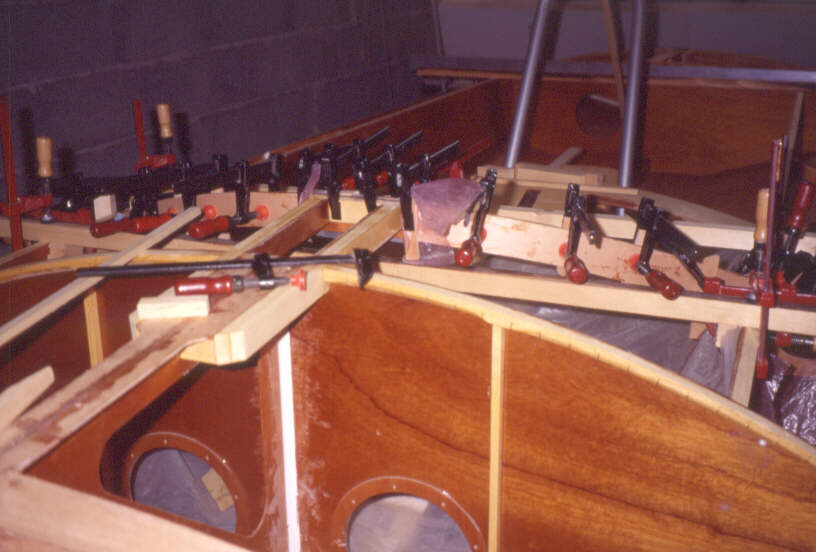

50 53 Collage du barrot reliant les cadènes et l'étambrai. Noter le tasseau de centrage par rapport au puits de dérive.

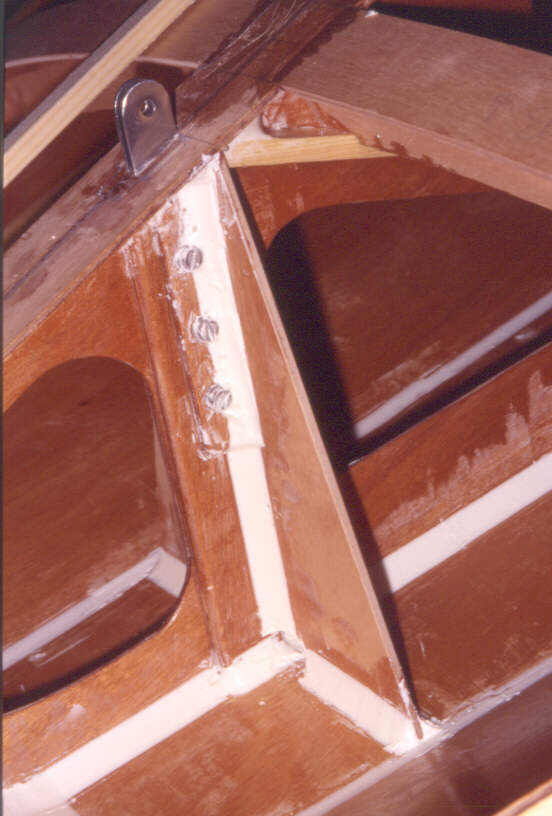

51 Fixation de la cadène d'étai sur le longeron AV.

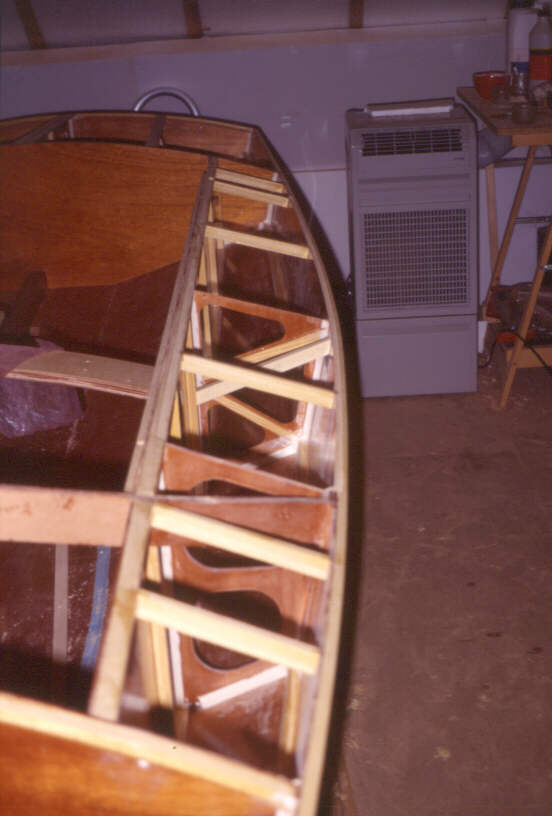

54 Renforts du caisson latéral. Le barrotage est allégé car le pont est doublé.
55 Renforts du caisson AR.

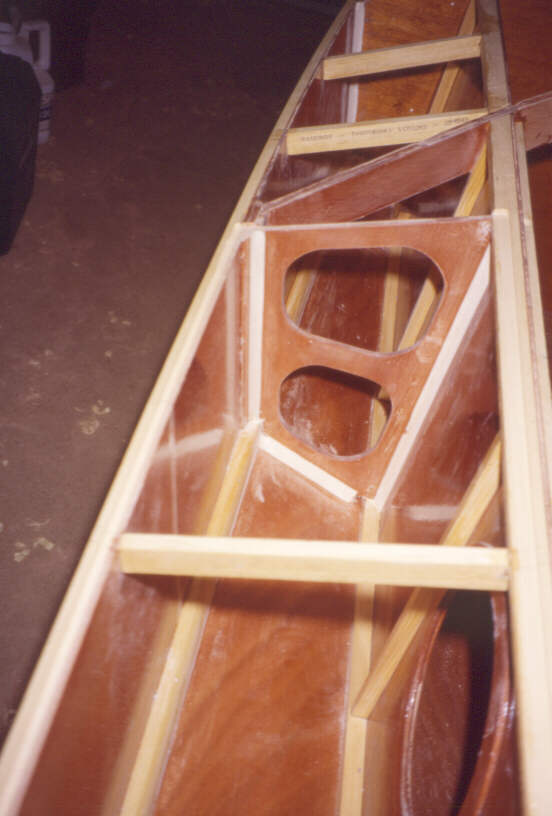

56 Détail du renfort de cadène babord. Noter le défonçage pour le doublage du pont.

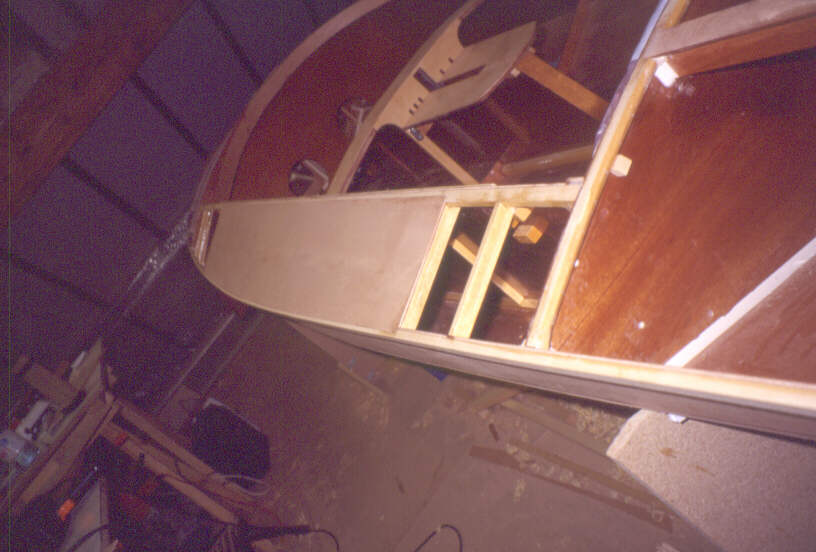

57 Doublage du pontage latéral, vu de l'AR. Noter les morceaux de bois collés sur la cloison AR et le panneau de caisson, pour le vissage de l'accastillage.

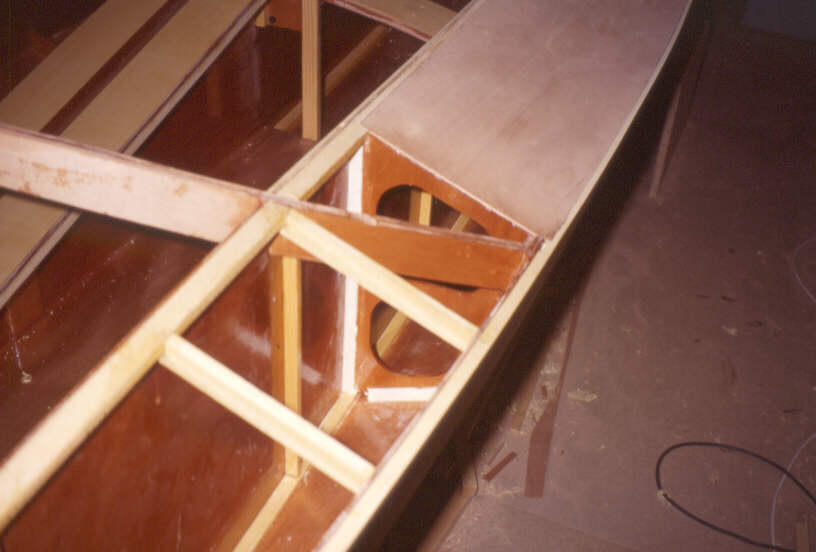

58 Doublage du pontage latéral, vu de l'AV.

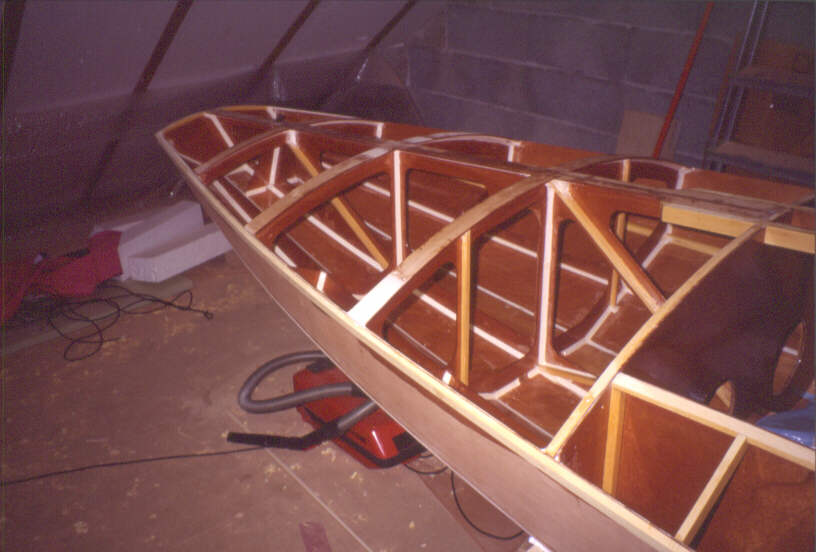

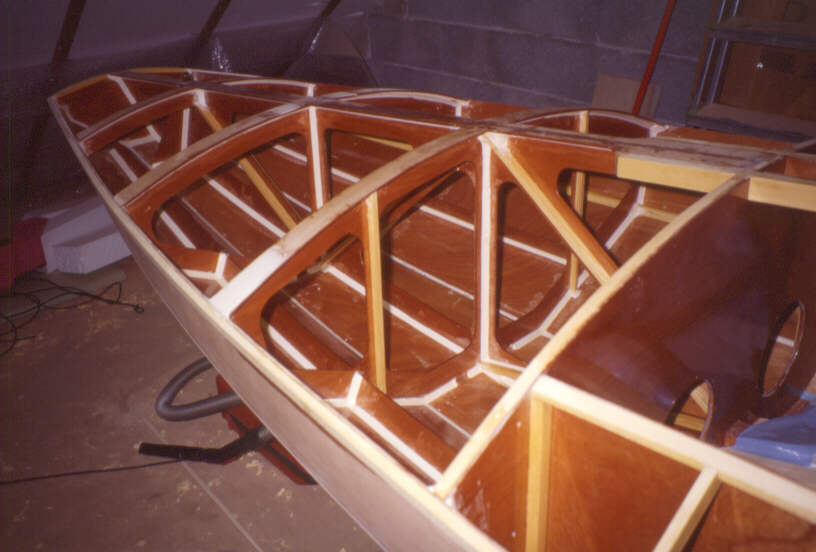

61 63 64 Le caisson AV avec tous les renforts, avant pontage. Noter tout le barrotage avec des T en CP, sans bois massif.
62 Détail renfort longeron AV.

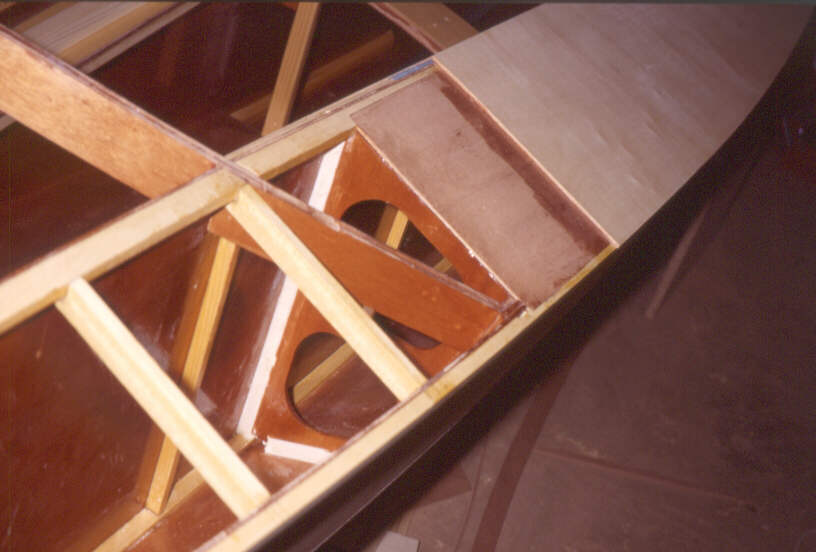

65 Détail pontage latéral, avec les deux épaisseurs de CP.
69 La carène finie, avant application de résine époxy.
78 La bateau a été construit dans un grenier, maintenant il faut le descendre.

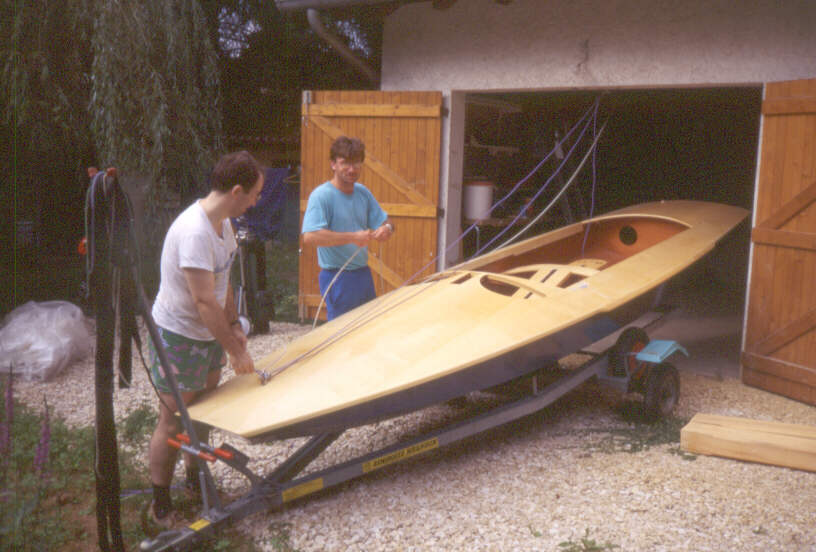

79 Opération réussie.
81 Champagne !
